광섬유 연마기(사각 가압식) PM3600
기술적 매개변수
| 4개 모서리 가압(4개의 코일 스프링) | |
| 연마 능력 | 18개/20개/24개/32개/36개 |
| 전력(입력) | 220V(교류), 50Hz |
| 전력 소비량 | 80와트 |
| 연마 타이머 (타이머) | 0-99시간 OMRON 회전식/버튼식 디지털 타이머, 외부 타이밍 기능 |
| 차원(Dimension) | 300mm×220mm×270mm |
| 무게 | 25kg |
적합 대상:
| Φ2.5mm PC, APC | FC, SC, ST |
| Φ1.25mm PC, APC | LC, MU, |
| 특별한 | MT, 미니 MT, MT-RJ PC, AP, SMA905, ... |
애플리케이션:
+ 광섬유 연마기는 주로 광섬유 커넥터(점퍼, 피그테일, 퀵 커넥터), 에너지 광섬유, 플라스틱 광섬유, 기기용 내장형 쇼트 페룰 등과 같은 광섬유 제품의 광섬유 끝면을 가공하는 데 사용됩니다.
+ 광통신 산업에서 널리 사용됩니다.
일반적인 방법은 여러 대의 광섬유 연마기, 경화로, 단부 검사기, 압착기, 시험기 및 기타 장비들을 하나 이상의 생산 라인에 연결하여 광섬유 점퍼 및 피그테일, 그리고 내장형 짧은 페룰과 같은 수동 소자를 생산하는 것입니다.
작동 원리
광섬유 연마기는 두 개의 모터로 회전과 회전축을 제어하여 8자형 연마 효과를 구현합니다. 4각 가압식 광섬유 연마기는 고정 장치의 네 모서리를 연마하여 압력을 가하며, 네 기둥의 스프링 장력을 조절하여 이를 구현합니다. 4각 가압식 연마기는 네 모서리에 균일한 압력을 가하므로 중앙 가압식 연마기에 비해 연마 제품의 품질이 크게 향상됩니다. 또한, 연마 고정 장치 및 지지대는 일반적으로 20개 또는 24개의 헤드를 갖추고 있어 생산 효율이 중앙 가압식 연마기보다 훨씬 높습니다.
성능 특성:
1. 가공 가능한 세라믹(극도로 단단한 ZrO2 포함), 석영, 유리, 금속, 플라스틱 및 기타 재료.
2. 회전과 공전의 독립적인 복합 운동은 연마 품질의 균일성과 일관성을 보장합니다. 공전 속도는 무단계로 조절 가능하며, 속도 범위는 15~220rpm으로 다양한 연마 공정의 요구 사항을 충족할 수 있습니다.
3. 사방 가압 설계로 가공 요구 사항에 따라 연마 시간을 임의로 설정할 수 있습니다.
4. 회전 속도 100rpm에서 연마판 표면의 편심은 0.015mm 미만입니다.
5. 연마 횟수를 자동으로 기록하고, 연마지 사용 횟수에 따라 연마 시간을 조절할 수 있도록 작업자를 안내합니다.
6. 고정 장치의 연마 패드를 누르고, 빼내고, 다시 끼우는 작업이 편리하고 빠릅니다.
7. 가공 품질이 안정적이고, 수리율이 낮으며, 생산 효율이 높습니다(여러 세트를 조합하여 생산 라인을 구성할 수 있습니다).
8. 고객 요구사항에 따라 정방향 및 역방향 기능을 추가하거나 삭제할 수 있습니다.
9. 전기 기기 및 섀시의 밀봉 및 방수를 보장하기 위해 고분자 방수 소재를 적용합니다.
10. 회전 속도의 디지털 표시 장치는 고객 요구 사항에 따라 설계할 수 있어 연마 품질을 관리할 수 있습니다.
포장 정보:
| 포장 방법 | 나무 상자 |
| 포장 크기 | 365*335*390mm |
| 총중량 | 25kg |

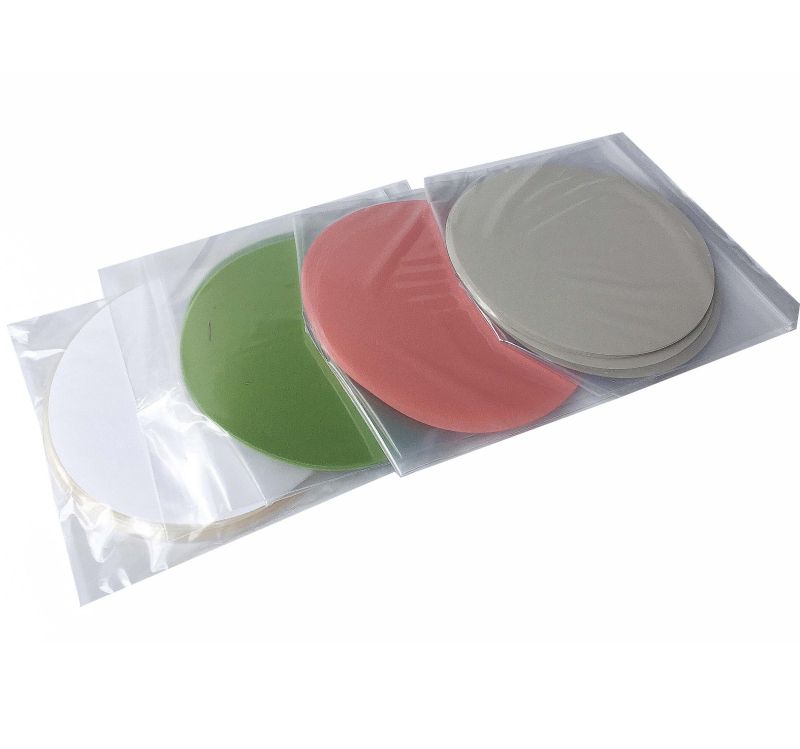

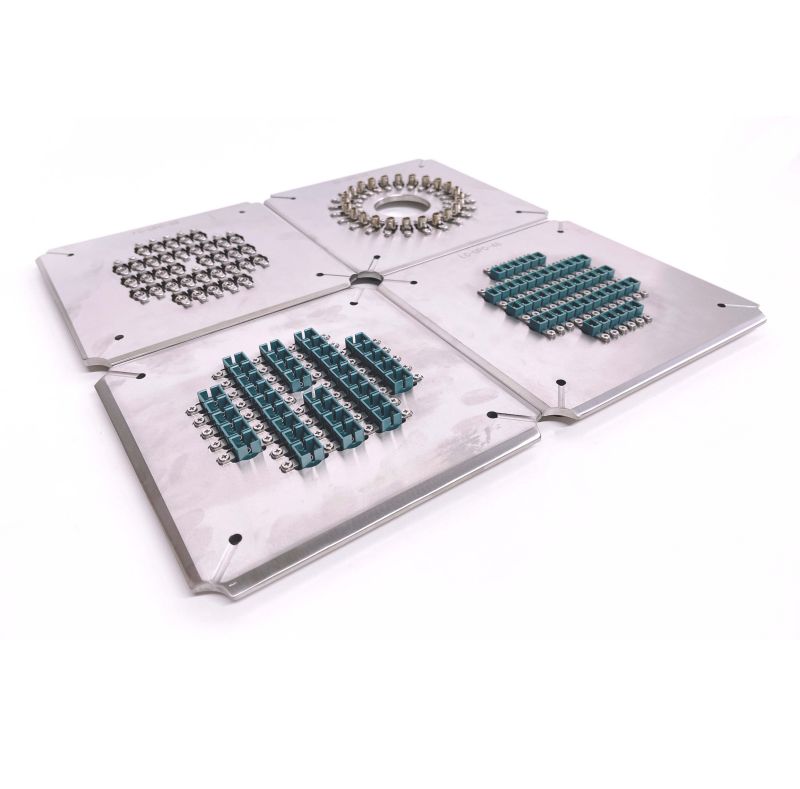

제품 사진:
